1. 적용 범위

이 규격은 전력, 제어, 통신 및 계장용 케이블 등을 배선할 때 지지, 보호하기 위하여 사용하는 케이블 트레이(이하 "트레이"라 한다.)에 대하여 규정한다.

2. 인용 규격

다음에 나타내는 규격은 이 규격은 이 규격에 인용됨으로써 이 규격의 규정 일부를 구성한다.
이러한 인용 규격은 그 최신판을 적용한다.

• KS B 0413 금속 프레스 가공품 보통 치수 공차
• KS C 8438 금속제 전선관류의 부속품 통칙
• KS D 0201 용융 아연 도금 시험 방법
• KS D 3501 열간 압연 연강판 및 강대
• KS D 3503 일반 구조용 압연 강재
• KS D 3506 융용 아연 도금 강판 및 강대
• KS D 3512 냉간 압연 강판 및 강대
• KS D 8304 전기 아연 도금
• KS D 8308 융용 아연 도금

3. 종류

케이블 트레이의 종류는 다음과 같다.

• 3.1 사다리형

  길이 방향의 양측면 레일을 각각의 가로 방향 부재로 연결한 조립 금속 구조

• 3.2 펀칭형

  일체식 또는 분리식 직선 방향 측면 레일에서 바닥에 통풍구가 있는 것으로써 폭이 100mm 초과하는 조립 금속 구조

• 3.3 바닥밀폐형

  일체식 또는 분리식 직선 방향 측면 레일에서 바닥 통풍구가 없는 조립 금속 구조

4. 재료

재료는 KS D 3501, KS D 3503, KS D 3506 및 KS D 3512에 적합한 것으로 한다.

5. 구조 및 치수

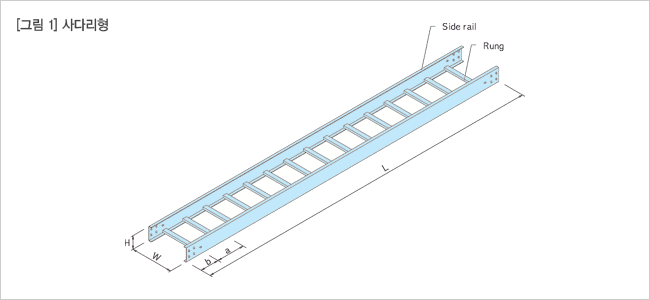

단위 : mm

호칭	사다리형 각 부의 치수
	W	L	H	RUNG
				a	b
200	200	3000	100, 150	200	100
300	300	3000		200	100
400	400	3000		200	100
500	500	3000		200	100
600	600	3000		200	100
700	700	3000		200	100
800	800	3000		200	100
900	900	3000		200	100
1000	1000	3000		200	100

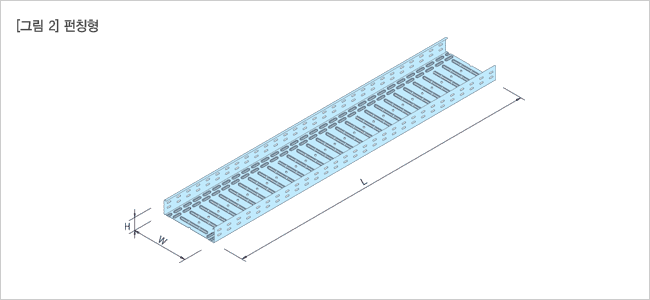

단위 : mm

호칭	펀칭형 각 부의 치수
	W	L	H
150	150	3000	35, 60, 75, 100, 150
200	200	3000
300	300	3000
400	400	3000
500	500	3000
600	600	3000

단위 : mm

호칭	바닥밀폐형 각 부의 치수
	W	L	H
150	150	3000	35, 60, 75, 100, 150
200	200	3000
300	300	3000
400	400	3000
500	500	3000
600	600	3000

6. 성 능

• 6.1 내식성

  내식성 시험을 한 후 녹 발생이 없어야 한다.

• 6.2 측면 기울기

  측면 기울기는 7.3의 정하중 시험시 표 2에 적합하여야 한다.

• 6.3 정 하 중

  트레이에 정하중을 가했을 때 휨량은 10mm 이하일 것.

7. 시험 방법

• 7.1 구조 및 치수 시험

  구조 및 치수 시험은 5.에 적합한지를 조사한다.

• 7.2 내식성 시험

  도장을 한 경우에는 KS C 8438의 9.3(방청 처리 시험)의 b)에 의한 염수 분무 시험을 도금을 한 경우에는 KS D 0201에 규정하는 황산동 시험에 따른다.

• 7.3 정하중 시험

  7.3.1 하중재 : 하중재는 무게 3.0kg, 폭 130mm 및 길이 300mm 이하이어야 한다.

  7.3.2 하중시험 : 시험편에 하중물의 부가 위치는 측면 레일의 내측면으로 부터 13.0mm이상 되거나 25.0mm 이내가 되도록 한다. 하중재가 가로 방향으로 브리지가 되지 않도록 시험편의 가로쪽으로 하중재 사이의 간격이 10.0mm 떨어지도록 설치하며, 이 때 하중재는 밖으로 튀어나옴이 없이 시험 간격 내에서 위치하도록 배치한다.

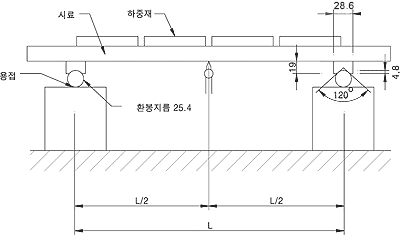

  7.3.3 지지대의 구조 : 지지대의 구조는 그림 4에 따른다.



  [그림 4] 지지대의 구조

  폭(mm)	높이(mm)	지지점 거리
  		1500mm	2000mm
  150 200	H 35	40 (kg)	20 (kg)
  	H 60	70	30
  	H 75	110	45
  	H 100	210	85
  300 400	H 60	70	30
  	H 75	120	55
  	H 100	250	110
  	H 150	340	130
  450 500	H 60	90	40
  	H 75	160	65
  	H 100	320	140
  	H 150	350	165
  600 700	H 60	95	40
  	H 75	170	70
  	H 100	330	150
  	H 150	370	175
  800 900 1000	H 60	100	50
  	H 75	175	80
  	H 100	350	155
  	H 150	380	180

  [표 3]

• 7.4 측면 기울기 시험

  정하중 시험을 하였을 때 측면의 기울기를 측정한다.

9. 제품의 호칭 방법

제품의 호칭 방법은 표 4와 같다.

10. 표시

포장 단위마다 쉽게 지워지지 않는 방법으로 다음과 같이 표시한다.

• a) 겉모양은 형상이 바르고, 각 부의 흠이나 결점이 없어야 한다.

• b) 전선의 피복에 손상을 주지 않도록 매끈하게 가공되어야 한다.

• c) 재료가 강관 또는 강판인 경우 그 내외면에 도금 등의 방청 처리를 하여야 한다.

• d) 접속부는 볼트, 너트, 본딩 등 접속이 확실하게 되어 있어야 한다.

• e) 트레이는 측면 레일(side rail) 또는 적당한 지지물을 갖추어야 한다.

• f) 지지물과 상호 교체가 가능하도록 제작해야 한다.

• g) 엠보싱 처리 할 경우 바닥면에서 윗쪽으로 볼록하게 하여야 한다.
